Die drahtlose Triggereinheit WTU1 wird als Ersatz für Triggerkabel eingesetzt, wenn z.B. Straßen oder Flüsse eine kontinuierliche seismische Messung verhindern. Die drahtlose Triggereinheit WTU1 funktioniert mit fast allen Impulsquellen, einschließlich Vorschlaghämmern.
Die drahtlose Auslöseeinheit WTU1 besteht aus zwei Boxen, die den Sender und die Empfängereinheit enthalten. Der Sender wird an die Quelle und der Empfänger an den Seismographen angeschlossen. Die Sender- und Empfängereinheiten sind in kleinen und robusten Kunststoffgehäusen untergebracht, die eine einfache Bedienung ermöglichen.
Dimension: |
150 x 80 x 50mm |
Antenna range: |
approx. 18m |
Power supply: |
9 V |
Der Vorschlaghammer wird verwendet, um seismische Wellen (P- oder S-Wellen) an der Oberfläche zu erzeugen. Am Hammer ist ein Piezotrigger-Element angebracht. Das ausgegebene Piezosignal wird von einer kleinen Box in einen TTL-Impuls umgewandelt, um dem Seismographen eine genaue Zeitunterbrechung zu liefern.
Es ist eine geeignete Quelle für flache Bohrlochuntersuchungen bis zu einer Tiefe von 100 m.
Length: |
1000 mm |
Weight: |
5 kg |

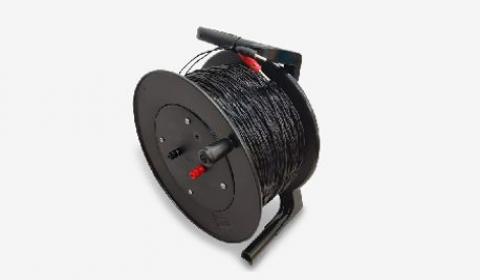

Das Triggerverlängerungskabel ist ein sehr robustes Kabel, das auf einer leicht zu handhabenden Kabeltrommel aufgespult ist. Die Länge kann je nach Kundenwunsch spezifiziert werden.
